오늘도 저희 조선음악신문을 찾아주신 모든분들께 감사를 드립니다^^
피아노의 제작과정에 대해 알아볼까요^^

1 프레임 주조초창기 : 수동제작
80년대 : 진공 주조법(Vaccum Porcess)
2007년 : 전기로 주조법
장점 : 조작이 간단함, 용이한 고온 유지 및 온도 조절 정밀, 금속의 산화 손실이 적고 정확한 성분의 용량 가능함

2 제재작업피아노 부품의 특성에 따라 제재작업
수종 : SPRUCE, MAPLE, LAUAN, NATO, ASH, BEECH, BUBINGA, CHERRY 외

3 자연건조목적 : 목재의 수축 또는 힘 등의 변경에
의한 손상을 방지
건조기간 : 6개월 이상
철저한 이력관리(제재일자, 수종, 품명, 규격 등)

4 인공 건조형식 : 간접가열식(IF형) 단체 분실식 열기건 조실
건조단계 : 1.가열1(Break-up) 2.가열2(War ming-Thrugh) 3.건조단계(Drying-Phase) 4.콘디쇼닝(Conditioning) 5.이퀼라이징(Equalizing) 6.냉각단계(Colding-Down) 7.건조종료(Drying-Completed)

5 향판접착(울림판)충분히 건조시킨 SPRUCE 판재를 엄선하여 접착하여 최상의 울림판을 만듬.
알래스카산 시트카스프르스(가문비 나무)사용.
최상의 나이테 수는 1cm당 5~7개

6 지주조립16~20톤의 강한 현의 장력을 지탱 할 수 있는 것은 지주와 프레임의 짜맞춤에 있습니다. 사용되는 목재는 메플, 라토, 구루미, 참나무 등 굵고 튼튼한 것이 사용됩니다.
1개의 통재보다는 2~3겹의 목재를 접착 사용하는 것이 뒤틀림이나 갈라짐 등을 방지할 수 있습니다.
최근에는 9~13겹의 집성 합판에 단판을 접착하여 사용하거나 2~3겹의 스프르스 판재를 접착 사용하고 있습니다.

7 향판+브릿지+향봉 접착브릿지의 구성 :
1.저음부의 단 브릿지(Base Bridge)
2.중고음부의 장 브릿지(Treble Bridge)
향봉(Sound Rib)의 조건 및 역할 :
향봉은 음을 향판의 전면에 고르게 확산시키는 역할을 하며 곡면으로 향봉을 가공하여 접착시키게 되는데 이렇게 해서 향판의 크라운이 형성되게 되는 것입니다.

8 향판 도장 및 시즈닝향판+브릿지+향봉 접착이 되면 수분이
침투되는 것을 방지하기 위한 작업입니다.
도장 후 씨즈닝은 보통24시간 정도 소요됩니다.

9 돌림목가공기종별로 프로그램으로 입력된 기계가 자동으로정밀가공(NC)
1.돌림목 높이 가공
2.향봉 홈(접착부위)가공

10 향판+지주접착돌림목 가공이 완성된 제품과 향판 도장품을 접착합니다.

11 브릿지 높이결정프레임과 자주 향판 접착품과의 1:1로
가조립을 하여 브릿지 높이를 결정합니다. 브릿지 높이를 결정 할 때는 한치의 오차도 있어서는 안됩니다.

12 브릿지 따기업라이트 피아노(Upright Piano) :
정밀하게 설계에서 나온 자료를 NC기계의 프로그램화하여 정밀하게 가공됩니다.
그랜드 피아노(Grand Piano) :
피아노의 구조상 자동으로 작업을 할 수가 없어 현재까지 수작업으로 작업합니다.

13 프레임조립프레임과 브릿지 작업이 완료된 제품과 나사못을 이용하여 견고하게 결합.

14 정현작업현의 굵기 : 0.075mm~1.70mm 사용
현의 조건 : 1.균일 할 것 2.흠이 없을 것 3.불순물이 끼이지 않을 것 4.항장력이 있을 것

15 스켈톤 완성사용되는 주요부품 :
1.현(String) 2.튜닝핀(Tunning Pin) 3.지주(Back Post) 4.프레임(Frame) 5.음향판(Sound Board) 6.프레샤바, 등

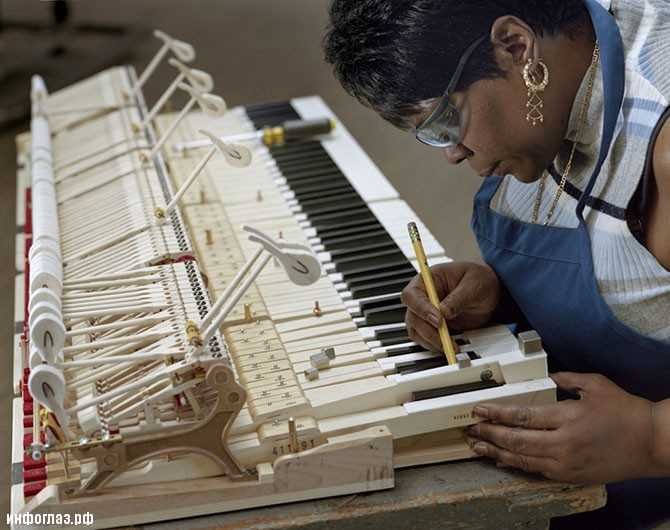

16 액숀완성사용되는 주요부품(UP) :
1.액숀레일(Action RAil) 또는 센터레
2.해머헤드와 밧트(Hammer Head&Butt)
3.웹펜(Wippen)
4.댑퍼 및 댐퍼로드(Damper&Damper Rod)
5.후렌지(Flange)
6.레그이팅보턴 레일 및 잭
레일(Regulating Button Rail&Jack Rail)
7.레그레이팅 보턴(Regulating Button)
8.센터 핀(Center Pin)

17 건반완성사용되는 주요 목재 :
1.스프르스(Spruce)
2.베이스우드(Base Wood)
주요 부품 :
1.백건(White Key)
2.흑건(Black Key)
3.키 프레임(Key Frame)

18 해머완성역동적인 반응과 감동적인 음의 창출을 위
해서 세계 최상급 해머펠트를 사용하여 제
작되며, 음의 탄력성과 음색을 아름답게 나
타내도록 제작 됩니다.

19 외장가공주로 사용되는 재료는 목재, M.D.F.특수합 판재, 무늬목 등 부품수는 모델에 따라 차이는 있으나 약 20개 품목으로 구성 됩니다.

20 도장고객의 사양에 따라 도장작업을 합니다.
도장작업 일수 약 9일(건조시간 포함)

21 스트레이칭

22 1차 짚핑조율

23 옆판 접착

24 건반대 조립

25 외장 1차 조림

26 액숀조림

27 댐버 와이어 각 조정

28 댐퍼 집착

29 해머 집착

30 건반 조립

31 건반 바란스 조정

32 해머 스톱(정렬)

33 1차 조율

34 자동 타현

35 2차 조율

36 액숀 2차조정

37 3차 조율

38 건반 광내기

39 2차 외장 조립

40 출하 사상(끝마무리)

41 최종도장

42 피아노 완성

43 출고 검사

44 조율, 재조정

45 대리점 배송

관리 방법

피아노는 대부분 목재로 만들어진 악기이기 때문에, 습도에 많은 영향을 받게 된다. 지나치게 건조하면 피아노 음향판이나 이음부분이 떨어질 수 있어 피아노 상태에 좋지 않은 영향을 준다. 반면 너무 습하면 접착력이 떨어져 건반 동작이 둔해지게 되므로, 50-60% 정도의 습도와 17-20°C의 온도를 유지하는 것이 좋다. 피아노는 통풍과 음향을 고려해 바깥쪽 벽에서 10cm정도 이상 띄워 설치하는 것이 좋고, 직사광선을 피하는 것이 좋으므로 창가에 배치할 경우 커튼 같은 것으로 가려주는 것이 좋다. 피아노를 이동시킬 때에는 피아노 전문 운반센터에 의뢰하는 것이 좋으며, 운반 이후 이동 상태 그대로 1~2일간 보관한 후에 조율해야 좋은 피아노 소리를 얻을 수 있다.








출처 - 네이버캐스트 -정홍래
